| 品牌：锐尔牌 | 型号：DQ941F | 材质：不锈钢 |
| 连接形式：法兰 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：DN15-DN300mm | 适用介质：蒸汽 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：电子 | 零部件及配件：定位器 | 用途：截止 |
| 类型(通道位置)：直通式 | 作用对象：电站 | 规格：DN15-DN300 |
| 是否跨境货源：否 |

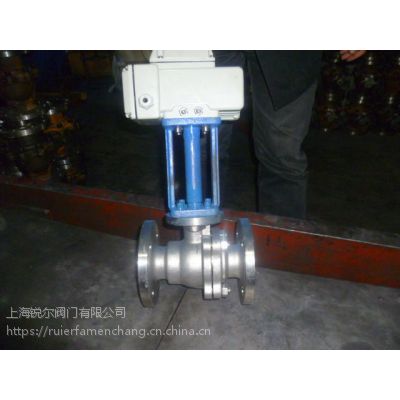

产品名称 | DQ941F电动低温法兰球阀 |
产品型号 | DQ941F |
公称通径 | DN15-DN300mm |
压力范围 | 1.6-4.0MPa |
阀体材质 | 低温钢、锻钢、不锈钢 |
产品概述：
DQ941F电动低温法兰球阀分为低温浮动球阀和低温固定球阀两类,对于温度高于-50℃,一般不采用长颈结构,对于温度低于-50℃的球阀,颈部长度一般为250mm,或根据设计和计算确定。电动低温球阀主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等，不但易燃易爆，而且在升温时要气化，气化时，体积膨胀数百倍。电动液氮低温球阀的阀体材料选择非常重要，材质不合格，会造成壳体及密封面的外漏或内漏；零部件的综合机械性能、强度和钢度满足不了使用要求甚至断裂。导致介质泄漏。因此，电动低温球阀在开发、设计、研制过程中，材质是首要关键的问题。阀体、阀盖采用：LCB（-46℃）、LC3（-101℃）、CF8（304）（-196℃）.
产品规范：
公称通径:DN15mm～50mm
公称压力:PN1.6MPa～PN4.0MPa
适用介质:液氧、液氮、液氩、液化天然气、液态二氧化碳、液态丙烷等
适用温度:-196℃～ 80℃电动低温球阀经特殊的低温处理，将粗加工的零件置于冷却介质中数小时(2-6小时)，以释放应力，确保材料的低温性能，***精加工尺寸，以防阀门在低温工况时，因温度变化造成变形而导致的泄漏。
技术参数：
● 阀体
阀体形式 | 二段式铸造阀体 |
公称通径 | DN15～300mm |
公称压力 | PN1.0、1.6、2.5 MPa |
连接形式 | 法兰式、焊接式 |
适用温度 | -40℃～-196℃ |
阀盖形式 | 一体式 |
压盖型式 | 压盖压紧式 |
● 阀内件
阀芯形式 | O型球体阀芯 |
流量特性 | 近似快开型 |
● 执行机构
执行器型号 | CHR、3810R、DZW、HQ、PSQ |
主要技术参数 | 电源电压：220V/50Hz、380V/50Hz、输入信号：4-20mA或1-5V-DC、输出信号：4-20mA·DC |
防护等级：相当IP65(或IP67)、隔爆标志：ExdⅡBT4、手操功能：手柄 | |
环境温度：-25～+70℃、环境湿度：≤95% |
注：如需详细执行器参数，请进入电动执行器页面进行查阅。
性能指标：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
额定流量系数KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
允许压差(MPa) | ≤ 公称压力 | |||||||||||||
动作范围 | 0～90° | |||||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||||
基本误差 | ±1% | |||||||||||||
回差 | ±1% | |||||||||||||
死区 | ≤1%(可调) | |||||||||||||
可调范围 | 250：1 | 350：1 | ||||||||||||
零件材料：
1 | 左阀体 | CF8、CF8M、CF3M |
2 | 右阀体 | CF8、CF8M、CF3M |
3 | 阀座 | PEFE、PPL、304、316 |
4 | 球体 | 304、316 |
5 | 阀杆 | 304、316 |
6 | 密封填料 | PTFE/柔性石墨 |
7 | 填料压盖 | CF8、CF8M、CF3M |
8 | 联轴器 | 304、316 |
9 | 执行器 | 配置执行器不同，材质也不相同 |
技术参数和性能：
电动***温球阀执行器技术参数 | Q941F电动***温球阀阀体参数 | ||
电源 | AC110、220、380V/DC24、220V | 公称通径 | DN15～200mm |
输出力矩 | 50N?M～2000N?M | 公称压力 | PN1.6、2.5MPa |
任选功能 | 开关型、触点型、开度信号、智能调节型 | 阀轴材质 | 不锈钢 |
动作范围 | 0～90°±5° | 阀体材质 | LCB、LC3、CF8 |
动作时间 | 15秒/30秒/60秒 | 球体材质 | 304不锈钢 |
环境温度 | -30°～60° | 阀座密封 | 改性PTFE |
手动操作 | 附带手柄操作 | 温 度 | LCB≤-46℃、LC3≤-101℃、CF8≤-196℃ |
限 位 | 电气、机械二重限位 | 结构型式 | 法兰 |
防护等级 | IP-67(防爆外壳:Exd Ⅱ BT4 IP67可选) | 适用介质 | 乙烯、液氧、液氢、液化天然气等 |
输入信号 | 0-10，1-5VDC/4-20mA(智能调节型) | 特 点 | 耐低温、开关灵活、密封可靠 |
外形尺寸：
公称通径DN | L | L1 | H | D | D1 | 额定功率 | 额定电流 |
压力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
15 | 130 | 155 | 328 | 95 | 65 | 15W | 0.2A |
20 | 140 | 155 | 334 | 105 | 75 | 15W | 0.2A |
25 | 150 | 155 | 345 | 115 | 86 | 15W | 0.2A |
32 | 165 | 155 | 445 | 136 | 100 | 15W | 0.2A |
40 | 180 | 208 | 451 | 146 | 110 | 25W | 0.*** |
50 | 200 | 208 | 471 | 160 | 125 | 25W | 0.*** |
65 | 220 | 208 | 501 | 180 | 145 | 25W | 0.*** |
80 | 250 | 256 | 543 | 195 | 160 | 50W | 0.8A |
100 | 280 | 256 | 583 | 215/230 | 180/190 | 90W | 1.0A |
125 | 320 | 256 | 644 | 245/270 | 210/220 | 90W | 1.0A |
150 | 360 | 288 | 714 | 280/300 | 240/250 | 120W | 1.2A |
200 | 400 | 288 | 908 | 335/360 | 295/310 | 150W | 1.2A |
注意事项：
1、电动***温球阀对于使用温度小于-100℃的所有阀门零件按照相关规定进行深冷处理，以防止材料产生低温脆性以及低温下因材料相变引起体积变化。
2、电动***温球阀采用了长颈结构，使填料工作温度在0℃以上，有效防止填料因工作温度过低而造成密封性能降低甚至密封失效，同时方便对阀门包裹保温材料，防止冷能损失。
3、对于浮动式电动***温球阀采用进口卸压出口密封设计，有效防止了由于温度变化可能造成的中腔异常升压，确保了阀门及管线的安全运行。
4、电动***温示阀采用双层阀杆填料与对压蝶型弹片装置。
