| 品牌：锐尔牌 | 型号：Q911F | 材质：不锈钢 |
| 连接形式：内螺纹 | 结构形式：浮动球球阀 | 3C阀门类别：工业 |
| 公称通径：DN15-DN300mm | 适用介质：蒸汽 | 压力环境：常压 |
| 工作温度：常温 | 标准：国标 | 流动方向：双向 |
| 驱动方式：电子 | 零部件及配件：定位器 | 用途：截止 |
| 类型(通道位置)：直通式 | 作用对象：电站 | 规格：DN15-DN300 |
| 是否跨境货源：否 |

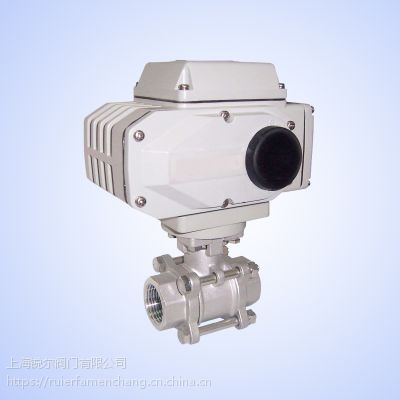

产品名称 | Q911F电动不锈钢三片式内螺纹球阀 |
产品型号 | Q911F |
公称通径 | DN15-DN100mm |
压力范围 | 1.6-6.4MPa |
阀体材质 | 不锈钢 |
产品概述：
Q911F电动不锈钢三片式内螺纹球阀采用一体化结构，有输入控制信号（4～20mA DC或1～5V DC）及单相电源即可控制运转，具有功能强、体积小、轻便宜人、性能可靠、配套简单、流通能力，特别适合于介质是粘稠，含颗粒，纤维性质的场合。目前该阀广泛应用于食品、环保、轻工、石油、造纸、化工教学和科研设备、电力等行业的工业自动控制系统中。
组成部分：
Q911F电动三片式内螺纹球阀是精小型电动执行器及不锈钢三片式内螺纹球阀组成的，球阀阀体是304、316或316L不锈钢材料硅溶胶精密铸造而成。是由三部分阀壳组成，由四只较长螺栓从两端夹住中间阀体与阀球而成。阀座采用聚四氟乙烯弹性密封结构，启闭轻松密封可靠。适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
工作原理：
Q911F电动三片式内螺纹球阀以DC24V、AC220V或AC380V电源电压作动力，直接接受统一标准信号（4-20mA DC、0-10mA DC或1-5V DC、0-10V DC），将此转变成与输入信号相对应的位移，以角度位移（0～90?）运动，改变球芯的旋转开度，因此一定的输入信号对应一定的位置开度，实现比例调节动作。（二位开关式接受DC24V、AC220V或AC380V电源电压作动力，通过电机正反转实现开关动作，并同时输出开关阀位指示信号）。
产品特点：
1、安装简便，能以任意方向安装于管道中的任意部位。
2、精小型电动执行器有多种电源可供选择，更有防爆电装。
3、阀体内通道平整光滑，可以输送粘性流体、浆液以及固体颗粒。
4、直连方式，电动执行机构内置伺服系统，无须另配伺服放大器。
5、球阀和电动执行器之间无支架连接，一体化的外型结构紧凑，减少设备空间。
6、密封材料为聚四氟乙烯等，具有良好的自润滑性，与球体的摩擦损小，故球阀的使用寿命长。
参考参数：
电动执行器 | 普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA |
防爆电动执行器 | EX dⅡBT4 EX d11 CT6 调节型、开关型 |
电压 | AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN15-100mm |
公称压力 | 1.6-6.3MPa |
适用温度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
连接方式 | 螺纹式 |
阀体结构 | 三块式、二片式、一片式 |
阀体材质 | 304、316、316L |
阀板材质 | 304、316、316L |
阀座衬里 | PTFE、PPL |
适用介质 | 蒸汽、水液，气体等 |
零部件材质：
序号NO. | 零件名称 | 材质 | |
不锈钢 | 碳钢 | ||
1 | 阀体 | 不锈钢CF8M | 碳钢WCB |
2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
3 | 阀盖 | 不锈钢CF8M | 碳钢WCB |
4 | 球体 | 不锈钢SS316 | 不锈钢SS304 |
5 | 阀杆 | 不锈钢SS316 | 不锈钢SS316 |
6 | 螺母 | 不锈钢SS304 | FCD45 |
7 | 垫圈 | 不锈钢SS304 | FCD45 |
8 | 手柄套 | 塑料 | 塑料 |
9 | 手柄 | 不锈钢SS304 | 不锈钢SS304 |
10 | 阀杆螺母 | 不锈钢SS304 | B7 |
11 | 垫圈 | 不锈钢SS304 | 不锈钢SS304 |
12 | 填料压盖螺母 | 不锈钢SS304 | FCD45 |
13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
14 | 止推垫圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
16 | 螺栓 | 不锈钢SS304 | |
产品尺寸：
公称通径 | 内螺纹连接 | ||||||
mm | inch | D | L | H | G | A | 重量(Kg) |
10 | 3/8 | 10 | 60 | 57 | 3/8″ | 95 | 0.34 |
15 | 1/2 | 15 | 75 | 68 | 1/2″ | 110 | 0.47 |
20 | 3/4 | 20 | 80 | 70 | 3/4″ | 110 | 0.68 |
25 | 1 | 25 | 90 | 80 | 1″ | 140 | 1.2 |
32 | 11/4 | 32 | 110 | 85 | 11/4″ | 140 | 1.9 |
40 | 11/2 | 38 | 125 | 100 | 11/2″ | 180 | 2.7 |
50 | 2 | 50 | 144 | 110 | 2″ | 180 | 3.9 |
65 | 21/2 | 64 | 186 | 130 | 21/2″ | 200 | 7.1 |
80 | 3 | 78 | 206 | 150 | 3″ | 250 | 11.5 |
100 | 4 | 98 | 240 | 170 | 4″ | 250 | 20.5 |
