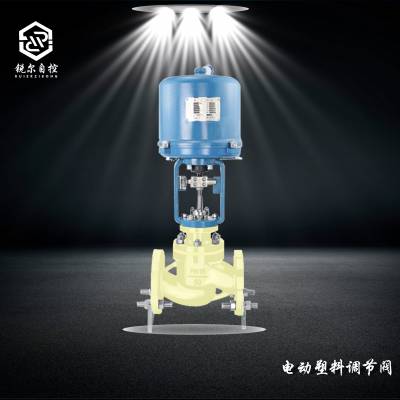

电动塑料单座调节阀

电动塑料单座调节阀由电动执行器和树脂调节阀阀体两部分组成，工作以电动执行器是以220-380V单相交流作为驱动电源，接受来自计算机、调节器或操作器的DC4-20 mA或DCOV~10V输入信号，产生轴向推力，通过连接杆，改变阀芯与阀座间的流通面积，直到电动执行机构的位置反馈信号与输入信号相符，从而达到自动调节工艺参数的目的。电动塑料单座调节阀是一种压力平衡式的调节阀。接受调节仪表来的直流电流信号，改变被调介质流量，使被控工艺参数保持在给定值。树脂调节阀的电绝缘性能好,在高温,高压和高湿度等恶劣的工作条件下,仍能保持良好的电绝缘性能，对气体和水蒸气的阻隔性能极好。广泛应用于铝工业，汽车工业、电器工业、化工、石化、轻纺、制药，航天、航空、矿山、油田、原子能工程等工业部门的生产自动化控制。

电动塑料单座调节阀主要参数:

1、产品口径:DN15、DN20、DN32、DN40、DN50、DN65、DN80、DN100、DN150

2、控制信号:输入/输出0-10V ,4-20mA

3、额定电压:24V/220V(可选)

4、额定功率:40W

5、流量特性曲线:直线/等***比流量特性

6、阀体:聚酰亚胺树脂PI、ABS、PVC-U、PVC-C、PB、PE、PP、PPR、PVDF、UPVC7

7、内件:PI、ABS、PVC-U、PVC-C、PB、PE、PP、PPR、PVDF、UPVC7

8、弹簧:不锈钢

9、膜片:三元乙丙埋纤

10、工作温度:-20℃-90℃

11、公称压力(PN) : 1.6MPa、2.5Mpa、4.0Mpa、6.4Mpa

12、行程:DN32-DN80:20mm，DN10O-DN150:40mm13、泄漏率:0....0.02% Kvs

14、阀控制方式:智能调节型（常用)/比例积分型

电动塑料单座调节阀安装:

一、为维护本调节阀的性能，安装时请注意下述事项:

1.请勿损伤阀与配管连接法兰的密封面，以免造成密封泄漏。

2.将本调节阀从包装箱内取出时，建议在调节阀较重时使用吊带吊运，使用的吊

3.带承吊重量必须与阀的重量相符，以免损伤调节阀。

4.请充分清洗配管内部，去除杂物、焊渣后再安装调节阀，若有异物，将引起阀芯与阀座间泄漏。若杂物进入阀杆与阀盖之间的导向部分，将引起动作不良。

5.电气配线接口的塞子和盖等，在本调节阀与配管安装完成后及电气配线工程开始之前，请不要打开。

6.本调节阀在安装到工艺配管上时，请不要使其受到撞击、摔落等剧烈冲击。否则将引起故障，必须重新调试。

7.本调节阀执行机构在带有手动操作机构的场合下，要确保有安全且易于操作的场地并且要兼顾出线口方向。

8安装管道上有振动或阀口径较大（阀自重较重)时，应安装支撑架。不要将本调节阀安装在有剧烈振动和对调节阀施加过大载荷的场合。

9.不要将执行机构颠倒安装。

在安装前，应对管道进行清洗，阀门入口处应留有足够的直管段长度，并在本调节阀入口的前方尽可能配过滤器，要注意好管道法兰与阀体法兰连接时的同轴度。

10.如果在室外安装，请不要在雨天进行配线作业。

11.安装场所若受辐射热、直射日光的影响超出电动执行器的允许温度范围时，请用适当遮蔽板或隔热材料进行保护。

12.电动执行器带空间加热器时请采用必要的保温措施。

二、安装场所允许的环境温度说明

1.本调节阀安装使用的环境温度，必须符合订购调节阀时技术参数表上提供的使用环境温度，超出规定的环境温度，可能会导致意外故障，甚至意外事故发生。

2.如无特殊说明，本调节阀一般使用在环境温度为:-25℃－55℃的场合下。

三、电动塑料单座调节阀配线说明:

1.产品的安装必须严格按照中华人民共和国危险场所安全规程的规定。

2.内外接地牢固、可靠。

3.连接电源的接线端子，其爬电距离及电气间隙应大于8mm。

4.为避免电源线的干扰，信号线请采用屏蔽电缆线，并与电源线屏蔽。

5.电源配线要有足够的容量以满足执行器额定电流及起动电流要求。

6.在配线过程中应确保外部电线接口密封防水，防爆场合应严格检查配线，确保接口部位符合防爆要求，以免漏电失火。

7.请为电动执行器安装地线，连接电源及信号线时，请先切断电源以防触电。

1、订购此产品需要提供一下材料：

a．调节阀名称、型号;

b．结构长度；

c．连接形式；

d．公称直径；

e．额定流量系数(Kv);

f．固定流量特性;

g．整机作用方式(电开、电关)及输入信号;

h．产品使用介质及温度、压力范围等、

i．试验、检验标准及其他要求。

2、 本厂可根据客户特定要求配置各类驱动装置。

·电压是否需要防爆，对执行器品牌没有用其他要求，如果有请提供品牌名称及其他特殊要求。

3、 如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。

4、货期、订货的客户请先来电函详细告诉所需的阀门型号、规格、数量以及交货时间、地点。并预付合同总额的30％货款，供方即备料生产。
